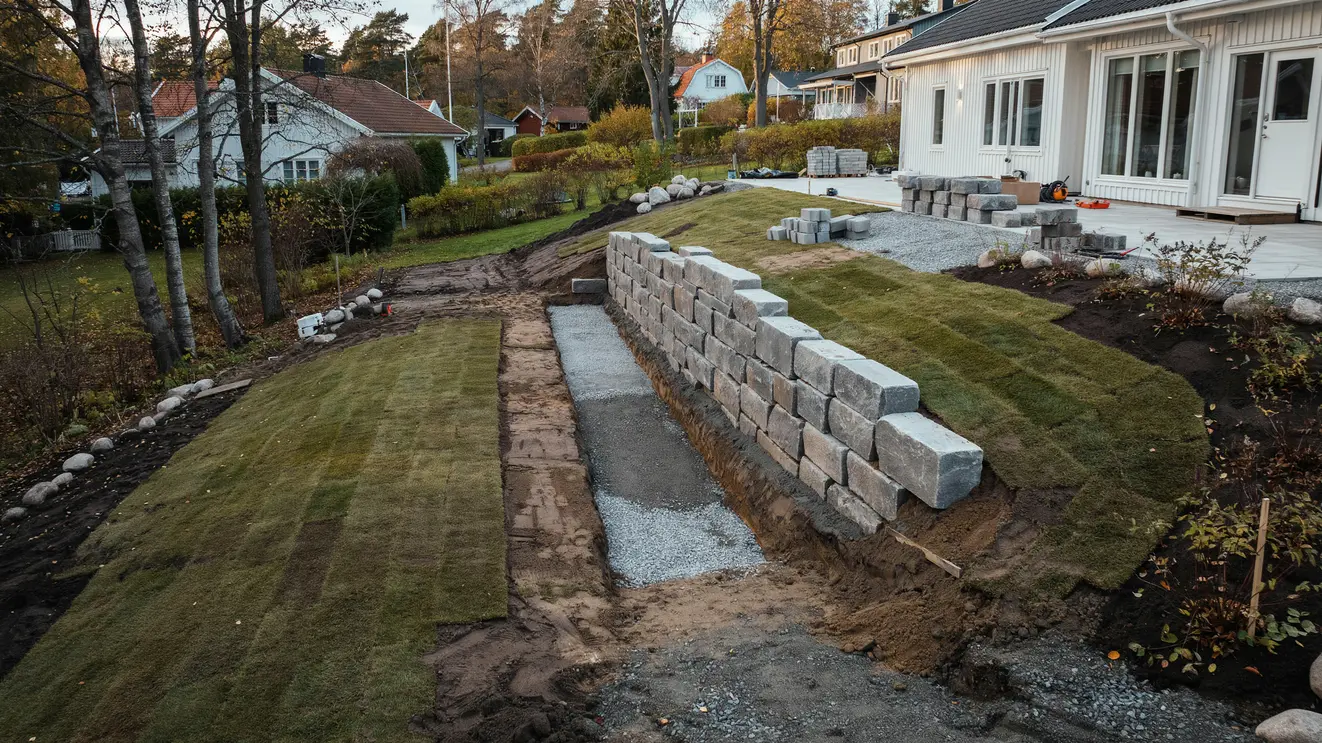

En stödmur av Keystone-låsblock i en slänt ställer krav på rätt uppbyggnad bakom muren, särskilt när sträckan är cirka 30 meter och höjden är omkring 1 meter. Vid en villa i Turinge, Nykvarn omfattar arbetet omläggning från grunden med urschaktning, ny bärande uppbyggnad, dränerande lager och återställning av mark, samtidigt som befintliga block kan återanvändas.
Underlaget till denna beskrivning hämtas från en vidarebefordrad kundförfrågan om omläggning av stödmur.
Urschaktning och ny uppbyggnad av stödmur i slänt
När en stödmur i slänt behöver läggas om från grunden tas de delar som ska byggas om ned kontrollerat, och underlaget schaktas ur till den nivå som krävs för ny konstruktion. I ett sådant arbete hålls fokus på att skapa plats för geonät eller annan jordarmering enligt det underlag som finns för åtgärden. Schakten anpassas efter murens längd, höjd och släntens utformning, så att både grundläggning, bakfyllning och eventuell dränering får rätt utrymme.
Återanvändning av Keystone-block
När befintliga Keystone-låsblock finns på plats sorteras de och används igen i den mån de är lämpliga för återmontering. Det minskar behovet av nytt synligt murmaterial och gör att arbetet kan koncentreras till den bärande funktionen bakom muren. Blocken sätts tillbaka i rätt läge och i jämna skift, med kontroll av linje, lutning och låsning mellan elementen så att muren får ett stabilt och enhetligt uttryck längs den cirka 30 meter långa sträckan.
Makadambädd, jordarmering och dränerande bakfyllning
En stödmur av den här typen bygger på att lasten tas om hand både i muren och i marken bakom. Därför läggs en makadambädd som ger ett stabilt och dränerande underlag för första blockskiftet. Bakom muren byggs konstruktionen upp med dränerande material och med geonät eller jordarmering där konstruktionen kräver det. Armeringen förs in i slänten i de nivåer som anges i underlaget, så att muren samverkar med massorna bakom i stället för att enbart stå emot jordtrycket med blockens egen vikt.
Dränering bakom muren
Vattenhantering är en central del av arbetet eftersom instängt vatten ökar belastningen mot en stödmur. Därför anordnas dränering bakom muren tillsammans med dränerande bakfyllning, så att vatten leds bort från konstruktionen. Utförandet anpassas till höjdskillnaden och till hur marken runt villan ska återställas. Även övergången mellan mur, slänt och intilliggande mark behöver formas så att ytvatten inte leds rakt in bakom blocken.
Återställning av mark vid villafastighet
När muren är återuppbyggd återställs marken runt arbetsområdet. Slänten formas, ytor jämnas av och synliga partier anpassas till murens nya läge. Återställningen behöver ta hänsyn till att konstruktionen bakom muren inte ska belastas med olämpliga massor eller packas på ett sätt som påverkar murens funktion. Vid en villa är det även vanligt att gångytor, planteringsytor eller angränsande marknivåer kräver en varsam övergång mot den färdiga muren.
Arbetets omfattning
Omläggning av stödmur i slänt vid villa med återanvändning av befintliga Keystone-låsblock och ny uppbyggnad bakom muren.
- ✓ Cirka 30 meter stödmur, cirka 1 meter hög
- ✓ Urschaktning för geonät eller jordarmering
- ✓ Makadambädd, dränering och återställning av mark
Material
Befintliga block kan återanvändas medan övriga material anpassas till konstruktionens krav och förutsättningarna i slänten.
| Material | Omfattning |
| Keystone-låsblock | Återanvänds där det är lämpligt |
| Geonät eller jordarmering | Anpassas på plats |
| Makadam och dränerande fyllning | Anpassas på plats |
- 1
Genomgång av underlag och förutsättningar
Arbetets omfattning stäms av mot murens ungefärliga längd och höjd, befintliga block på plats och de åtgärdspunkter som anges i det skriftliga underlaget. Särskild uppmärksamhet läggs på hur mycket som behöver schaktas ur för att ge plats åt ny uppbyggnad bakom muren.
- 2
Nedtagning, schakt och uppbyggnad
Block tas ned där omläggning krävs, underlaget schaktas ur och ny makadambädd anläggs. Därefter byggs muren upp igen med dränerande bakfyllning och geonät eller jordarmering i rätt nivåer.
- 3
Dränering och återställning
När murens konstruktion är på plats färdigställs dräneringen och marken återställs runt arbetsområdet. Slänten och anslutande ytor formas så att övergången blir funktionell och att vatten leds bort från muren.
Att tänka på vid omläggning av stödmur i slänt
En stödmur som ska byggas om från grunden behöver bedömas som en hel konstruktion, inte bara som en synlig rad block. Bärigheten påverkas av schaktens djup, underlagets uppbyggnad, dränerande lager och hur jordarmering förs in i slänten. Vid en mur som är cirka 1 meter hög och omkring 30 meter lång blir samspelet mellan mur och bakomliggande massor särskilt viktigt.
Det underlättar när det redan finns ett skriftligt underlag som beskriver vilka åtgärder som ska ingå, exempelvis urschaktning för geonät, makadambädd, dränering och återställning av mark. Om befintliga Keystone-block ska återanvändas behöver de också sorteras och kontrolleras så att återmonteringen fungerar längs hela sträckan. Tillgång till arbetsområdet, släntens lutning och hur omgivande mark ska återställas påverkar också planeringen.
- ✓ Cirka 30 meter mur kräver jämn linjeföring och sammanhängande uppbyggnad
- ✓ Cirka 1 meter höjd påverkar behovet av rätt bakfyllning och armering
- ✓ Befintliga Keystone-låsblock kan användas igen om skicket medger det
- ✓ Dränering bakom muren behöver samverka med markens återställning
- ✓ Ett tydligt underlag för schakt, geonät och fyllning förenklar planeringen
